產品概述
我國城市電網及廠礦企業的中壓系統，大部分為中性點不接地(即小電流接地)系統。這種系統在發生單相接地時，電網仍可帶故障運行，這就大大降低了運行成本，提高了供電系統的可靠性，但這種供電方式在單相接地電流較大時容易產生弧光過電壓和相間短路，給供用電設備造成了極大的危害。防止這種危害的方法之-就是在中性點和地之間串接一個電抗器，這個電抗器也就是通常所說的消弧線圈。它能有效地減少接地點電流，從而達到自動熄滅電弧的目的。
我公司生產的ZHK-PXH(C)偏磁式消弧線圈自動跟蹤補償控制系統主要應用于6kV~66kV中性點不接地電網中，當電網發生單相接地時，本系統用來自動跟蹤補償電網中單相接地電容電流。對電網電容電流自動實施最佳補償。使故障點殘流小于5A，可有效抑制弧光過電壓，預防由此而引發的相間短路等故障。本系統可根據用戶要求，整定為用戶要求理想狀態。

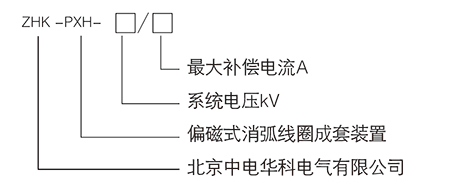

型號定義
產品特點
1、本體電感瞬間連續可調，調節速度快;
2、本體全靜態結構，內部無任何機械運動部件，無觸點、可靠性高，使用壽命長;
3、控制器選用TI公司DSP芯片控制，采用大屏幕點陣液晶顯示器，顯示運行狀態和參數，電磁兼容指標達到IV級，穩定可靠;
4、調節精度高，響應速度快微機實時檢測電網電容電流,測量精度高;利用施加直流勵磁電流，改變鐵芯上的磁導，可以帶高壓狀態以毫秒級速度調節電抗值，響應速度快，補償響應時間不超過20ms;并具有電容電流追憶和自檢功能;
5、
動態補償，無須阻尼電阻；
6、調節范圍大：補償電流調節范圍大，上下限之比最大可達10倍；
7、電控無級連續、靜態可調。
工作原理
系統采用交流線圈內布置一個磁化鐵芯段，通過施加直流勵磁電流改變鐵心的磁導，從而實現電感的連續可調。當電網發生單相接地時，該系統能瞬間調整電感，補償接地電容電流。該系統以電控無級連續、靜態可調的優良技術性能，領先于行業。

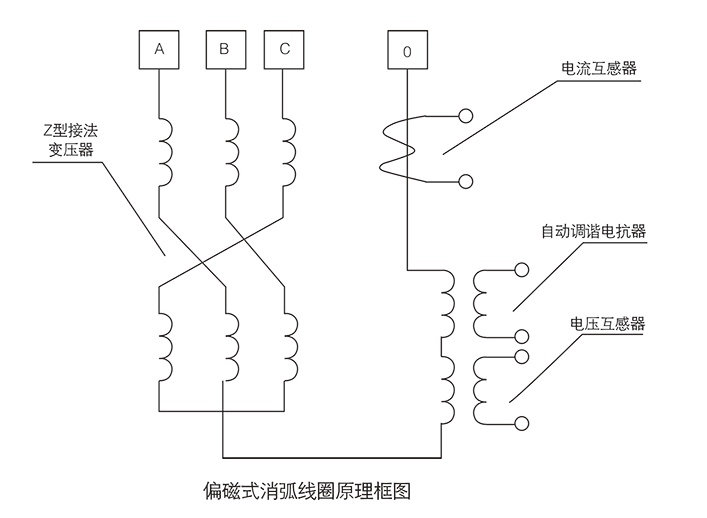

下圖所示為偏磁式消弧線圈原理框圖，其基本原理是利用施加直流勵磁電流，改變鐵芯的磁阻，從而達到改變消弧線圈電抗值的目的，它可以帶高壓以電的速度調節電感值。在電網正常運行時，不施加勵磁電流，將消弧線圈調整到遠離諧振點的狀態，避免串聯諧振過電壓的產生，而無須阻尼電阻，同時實時檢測電容電流的大小，當電網發生單相接地故障后，瞬間調節消弧線圈，實施最佳補償。
成套裝置的組成
1、微機控制柜;
2、偏磁式消弧線圈本體;
3.、如果是6kV和10kV系統則還有接地變壓器;如為35kV、66kV系統或發電機中性點則沒有接地變壓器;
4、其他附件:如避雷器、隔離開關及電力電纜等。
使用條件
1、海撥高度:≤2000m;
2、環境溫度:-10°C~ +40°C，通風良好;
3、相對濕度:≤90%RH ( 25°C) ;
4、按裝場所:空氣中不應含化學腐蝕氣體和蒸汽，無爆炸性塵埃,無導電塵埃;
5、無劇烈震動和沖擊，垂直度不超過5度。
特殊使用條件，請在訂貨時詳細提出
定貨須知
1、使用條件
使用地的海拔高度、環境溫度及在戶外還是戶內使用。
2、系統運行條件
是否為發電機中性點及系統電壓等級。
3、接地變壓器運行參數
額定容量、額定電壓、高壓分接范圍、連接組別、額定中性點電流、零序阻抗或阻抗電壓(帶二次時)二次側額定容量、二次側額定電壓、絕緣水平。
4、消弧線圈運行參數
額定容量、額定電壓、補償電流調節范圍、絕緣水平。
5、油浸產品還是干式產品
干式產品是否帶外殼以及外殼的技術要求和防護等級。
6、是否配接地選線裝置，及母線段數和饋線支數。
7、控制柜要求
柜體尺寸、顏色(色標號及色標廠家)、柜體開門為內扣還是外扣。
8、其他性能參數要求。 |
